ChatGPT先生と一緒に学ぶフロントエンド D3.js編 その2
本記事では第1部の「第3章 SVGとは何か」を取り上げます。
SVGとは何か
SVGはScalable Vector Graphicsの頭文字を取ったものです。ベクトルベースのグラフィックを描画するためのマークアップ言語の1つです。
なるほど。
知らなかった。ちなみに先生に聞いてみると
SVGデータとは何ですか？
「SVGは、スケーラブルベクターグラフィックス（Scalable Vector Graphics）の略称です。SVGはXMLベースの画像形式で、Webページやドキュメント内で使用するために設計されたオープンスタンダードのベクター画像形式です。
SVGは、図形、テキスト、画像、アニメーション、ボタンなど、様々な種類のコンテンツを含むことができます。SVGは、コンピューターの解像度やサイズに関係なく、クリアで鮮明な画像を提供することができます。
また、SVGは、ベクター形式のため、拡大縮小しても画質が劣化しないという利点があります。SVGファイルは、テキストベースであるため、編集が容易であり、JavaScriptを使用してアニメーションやインタラクティブな機能を追加することもできます。SVGは、ウェブ開発者、グラフィックデザイナー、イラストレーターなど、多くの人々によって広く使用されています。」
よくご存知でした。
SVGの基本要素の一覧と主要なパラメータ
本章ではまず基本図形をSVGで描画する方法を学びます。書籍で提示されている図形要素は以下の8種類です。
- rect（矩形）：指定された位置に矩形を描画する要素。x、y、width、height属性を使用して位置とサイズを指定できる。
- circle（円）：指定された中心点を中心に、指定された半径の円を描画する要素。cx、cy、r属性を使用して中心点と半径を指定できる。
- ellipse（楕円）：指定された中心点を中心に、指定されたx軸とy軸の半径を持つ楕円を描画する要素。cx、cy、rx、ry属性を使用して中心点と半径を指定できる。
- line（線）：指定された始点と終点を結ぶ線を描画する要素。x1、y1、x2、y2属性を使用して始点と終点の座標を指定できる。
- polyline（ポリライン）：指定された座標を結んで描画する多角線を描画する要素。points属性を使用して座標を指定できる。
- polygon（ポリゴン）：指定された座標を結んで描画する多角形を描画する要素。points属性を使用して座標を指定できる。
- path（パス）：線、曲線、弧、閉じた領域を描画する複合的な図形を描画するための要素。d属性を使用してパスデータを指定する。
- text（テキスト）：指定された位置にテキストを描画する要素。x、y属性を使用して位置を指定し、text-anchor属性を使用して水平方向の配置を指定し、font-size属性を使用してフォントサイズを指定できる。
実際にサンプルを先生に書いてもらいました。
以下の図形要素をSVGで描画するサンプルコードをそれぞれ書いて、一つのHTMLファイルにまとめてください。
- rect
- circle
- elipse
- line
- polyline
- polygon
- path
- text
「以下は、上記のSVG要素を一つのHTMLファイルにまとめたサンプルコードです。」

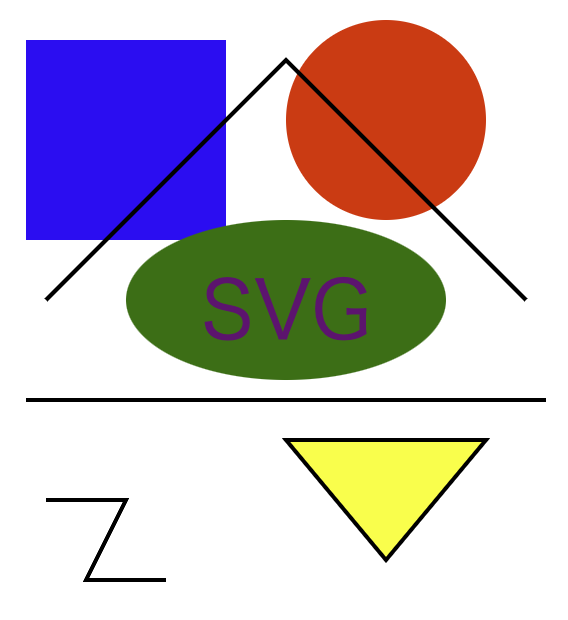

<!DOCTYPE html> <html> <head> <title>SVG Sample</title> </head> <body> <svg width="300" height="300"> <rect x="20" y="20" width="100" height="100" fill="blue" /> <circle cx="200" cy="60" r="50" fill="red" /> <ellipse cx="150" cy="150" rx="80" ry="40" fill="green" /> <line x1="20" y1="200" x2="280" y2="200" stroke="black" stroke-width="2" /> <polyline points="30,250 70,250 50,290 90,290" fill="none" stroke="black" stroke-width="2" /> <polygon points="150,220 200,280 250,220" fill="yellow" stroke="black" stroke-width="2" /> <path d="M 30 150 L 150 30 L 270 150" fill="none" stroke="black" stroke-width="2" /> <text x="150" y="170" text-anchor="middle" font-size="40" fill="purple">SVG</text> </svg> </body> </html>
すごい。芸術的なサンプルを書いてくれました。ここに登場している変数の意味も尋ねました。
「以下は、上記のSVGのサンプルコードで使用されている変数の意味です。」
- width：SVGイメージの横幅を指定する属性。
- height：SVGイメージの縦幅を指定する属性。
- rect：矩形を描画する要素。
- x：矩形の左上隅のx座標を指定する属性。
- y：矩形の左上隅のy座標を指定する属性。
- width：矩形の幅を指定する属性。
- height：矩形の高さを指定する属性。
- fill：矩形の塗りつぶし色を指定する属性。
- circle：円を描画する要素。
- cx：円の中心のx座標を指定する属性。
- cy：円の中心のy座標を指定する属性。
- r：円の半径を指定する属性。
- ellipse：楕円を描画する要素。
- rx：楕円のx軸半径を指定する属性。
- ry：楕円のy軸半径を指定する属性。
- line：線を描画する要素。
- x1：線の始点のx座標を指定する属性。
- y1：線の始点のy座標を指定する属性。
- x2：線の終点のx座標を指定する属性。
- y2：線の終点のy座標を指定する属性。
- stroke：線の色を指定する属性。
- stroke-width：線の太さを指定する属性。
- polyline：多角線を描画する要素。
- points：多角線の座標を指定する属性。
- polygon：多角形を描画する要素。
- path：複合的な図形を描画する要素。
- d：パスデータを指定する属性。
- text：テキストを描画する要素。
- text-anchor：テキストの水平方向の配置を指定する属性。
- font-size：テキストのフォントサイズを指定する属性。
- fill：テキストの塗りつぶし色を指定する属性。
パスデータを指定するd属性の表記が見慣れないので、再度質問してみます。
path d="M 30 150 L 150 30 L 270 150"の"M 30 150 L 150 30 L 270 150"はどういう意味ですか？
「『M 30 150 L 150 30 L 270 150』は、パスデータと呼ばれる文字列で、要素で描画されるパスの形状を定義します。 Mは、パスの始点を表します。この場合、始点は座標 (30, 150) に設定されています。Lは、直線を描画するコマンドで、その後に続く座標を終点として直線を引きます。したがって、L 150 30は、座標 (30, 150) から座標 (150, 30) までの直線を描画することを意味します。同様に、L 270 150は、座標 (150, 30) から座標 (270, 150) までの直線を描画します。
これにより、(30, 150) を始点とし、(150, 30) と (270, 150) を結ぶ三角形の輪郭が描画されます。」
基本要素の一つの「パス」を描画する命令
d属性では他にどのような命令が可能ですか？ 「d属性では、以下のような命令が可能です。
- M：指定された座標に移動する（Move to）。
- L：指定された座標まで直線を描画する（Line to）。
- H：指定されたx座標まで水平線を描画する（Horizontal line to）。
- V：指定されたy座標まで垂直線を描画する（Vertical line to）。
- A：指定された半径を持つ円弧を描画する（Arc）。
- C：3つの制御点を指定して、指定された座標までのカーブを描画する（Cubic Bezier curve）。
- S：2つの制御点と終点を指定して、指定された座標までのカーブを描画する（Smooth cubic Bezier curve）。
- Q：1つの制御点を指定して、指定された座標までのカーブを描画する（Quadratic Bezier curve）。
- T：1つの制御点と終点を指定して、指定された座標までのカーブを描画する（Smooth quadratic Bezier curve）。
- Z：現在のパスの始点までの直線を描画し、パスを閉じる（Close path）。
これらの命令を組み合わせて、複雑なパスを描画することができます。」
これらの命令を使った複雑なパスの例をそれぞれの命令について、図形名とサンプルのHTMLコードを挙げながら書いてください。 M：指定された座標に移動する（Move to） 図形名：「ドクロ」
<svg width="300" height="300"> <path d="M 100 50 A 25 25, 0, 0, 0, 150 50 A 25 25, 0, 0, 0, 100 50 M 130 75 A 20 20, 0, 0, 1, 130 125 L 160 125 A 20 20, 0, 0, 1, 160 75 Z" fill="black" /> </svg>
このSVGイメージは、ドクロを描画しています。M命令で始点を設定し、A命令で円弧を描画し、最後に同じ始点に移動していることに注意してください。図形の塗りつぶし色は黒色で、塗りつぶされた面積のみを描画するために、線は描画されていません。
L：指定された座標まで直線を描画する（Line to） 図形名：「三角形の山」
<svg width="300" height="300"> <path d="M 50 200 L 80 120 L 110 200 L 140 120 L 170 200 L 200 120 L 230 200" fill="none" stroke="black" stroke-width="2" /> </svg>
このSVGイメージは、三角形の山を描画しています。M命令で始点を設定し、L命令で複数の座標までの直線を描画します。図形の塗りつぶし色はなく、輪郭の色は黒色、幅は2です。
H：指定されたx座標まで水平線を描画する（Horizontal line to） 図形名：「曲線上を進む四角形」
<svg width="300" height="300"> <path d="M 50 100 Q 100 0, 150 100 H 50 Z" fill="red" /> <path d="M 200 100 Q 250 0, 300 100 H 200 Z" fill="green" /> </svg>
このSVGイメージは、曲線上を進む四角形を描画しています。M命令で始点を設定し、Q命令で曲線を描画します。次に、H命令で指定されたx座標まで水平線を描画し、最後Z命令でパスを閉じます。図形の塗りつぶし色は、赤色と緑色です。それぞれの四角形は、曲線上に描画されています。
V：指定されたy座標まで垂直線を描画する（Vertical line to） 図形名：「バナナ」
<svg width="300" height="300"> <path d="M 150 150 Q 250 200, 200 300 V 150 Z" fill="yellow" stroke="black" stroke-width="2" /> </svg>
このSVGイメージは、バナナを描画しています。M命令で始点を設定し、Q命令で曲線を描画します。次に、V命令で指定されたy座標まで垂直線を描画し、最後にZ命令でパスを閉じます。図形の塗りつぶし色は黄色で、輪郭の色は黒色、幅は2です。
A：指定された半径を持つ円弧を描画する（Arc） 図形名：「風車」
<svg width="300" height="300"> <path d="M 150 150 L 150 50 A 100 100, 0, 0, 0, 200 100 L 150 150" fill="none" stroke="black" stroke-width="2" /> <circle cx="150" cy="150" r="50" fill="red" /> </svg>
このSVGイメージは、風車を描画しています。M命令で始点を設定し、L命令で線を描画します。次に、A命令で指定された半径を持つ円弧を描画します。図形の塗りつぶし色はなく、風車の輪郭は黒色、幅は2です。風車の中心には、赤色の円が描画されています。
C：3つの制御点を指定して、指定された座標までのカーブを描画する（Cubic Bezier curve） 図形名：「波」
<svg width="300" height="300"> <path d="M 50 150 C 100 50, 200 250, 250 150 C 280 100, 320 50, 350 100 C 400 200, 500 50, 550 150" fill="none" stroke="blue" stroke-width="3" /> </svg>
このSVGイメージは、波を描画しています。M命令で始点を設定し、C命令で3つの制御点を指定して、指定された座標までのカーブを描画します。図形の塗りつぶし色はなく、輪郭の色は青色で、幅は3です。
S：2つの制御点と終点を指定して、指定された座標までのカーブを描画する（Smooth cubic Bezier curve） 図形名：「楕円」
<svg width="300" height="300"> <path d="M 50 150 C 50 50, 150 50, 150 150 S 250 250, 250 150 C 250 50, 350 50, 350 150 S 450 250, 450 150" fill="none" stroke="purple" stroke-width="3" /> </svg>
このSVGイメージは、楕円を描画しています。M命令で始点を設定し、最初のC命令で3つの制御点を指定して、カーブを描画します。次に、S命令で2つの制御点と終点を指定して、次のカーブを描画します。図形の塗りつぶし色はなく、輪郭の色は紫色で、幅は3です。
Q：1つの制御点を指定して、指定された座標までのカーブを描画する（Quadratic Bezier curve） 図形名：「花」
<svg width="300" height="300"> <path d="M 150 50 Q 200 100, 150 150 Q 100 200, 150 250 Q 200 200, 250 250 Q 300 200, 250 150 Q 200 100, 250 50 Q 200 0, 150 50" fill="none" stroke="pink" stroke-width="2" /> </svg>
このSVGイメージは、花を描画しています。M命令で始点を設定し、Q命令で1つの制御点を指定して、指定された座標までのカーブを描画します。図形の塗りつぶし色はなく、輪郭の色はピンク色で、幅は2です。T：1つの制御点と終点を指定して、指定された座標までのカーブを描画する（Smooth quadratic Bezier curve）
図形名：「鳥」
<svg width="300" height="300"> <path d="M 50 150 Q 150 50, 250 150 T 450 150" fill="none" stroke="orange" stroke-width="3" /> <circle cx="150" cy="125" r="25" fill="orange" /> <circle cx="250" cy="125" r="25" fill="orange" /> </svg>
このSVGイメージは、鳥を描画しています。M命令で始点を設定し、最初のQ命令で1つの制御点を指定して、カーブを描画します。次に、T命令で1つの制御点と終点を指定して、次のカーブを描画します。図形の塗りつぶし色はなく、輪郭の色はオレンジ色で、幅は3です。鳥の目は、オレンジ色の円で描画されています。
Z：現在のパスの始点までの直線を描画し、パスを閉じる（Close path） 図形名：「星」
<svg width="300" height="300"> <path d="M 150 50 L 180 120 L 250 120 L 200 170 L 220 240 L 150 200 L 80 240 L 100 170 L 50 120 L 120 120 Z" fill="gold" stroke="black" stroke-width="3" /> </svg>
このSVGイメージは、星を描画しています。M命令で始点を設定し、L命令で直線を描画します。最後に、Z命令でパスを閉じます。図形の塗りつぶし色は金色で、輪郭の色は黒色で、幅は3です。
図形の解釈には議論がありそうですが、各命令の役割がよくわかりました。
SVG要素のグループ化について
3章の最後では複数のSVG要素をまとめて扱うグループ化について説明しています。先生に要約してもらいました。
SVG要素のグループ化とは何ですか？箇条書きで要点を4つ示してください。
「SVG要素のグループ化とは、複数のSVG要素をひとつのまとまりとして扱うことです。以下は、SVG要素のグループ化の要点です。
- g要素を使用して、複数のSVG要素をグループ化することができます。
- グループ内の要素は、まとめて変換、操作、スタイル変更することができます。
- g要素には、transform属性を使用して、グループ内のすべての要素に変換を適用することができます。
- g要素には、style属性を使用して、グループ内のすべての要素にスタイルを適用することができます。 」
